Замена замка задней двери Touareg при условии что дверь не открывается.
Итак, уважаемые товарищи!
Наконец я поменял замок.
Заранее прошу, дабы избежать лишних вопросов, сначала посмотрите пару видео про то, как обычно разбирается дверь на Туареге, если она не заблокирована. Это даст Вам понимание о самой механике процесса.
Вот неплохое видео.

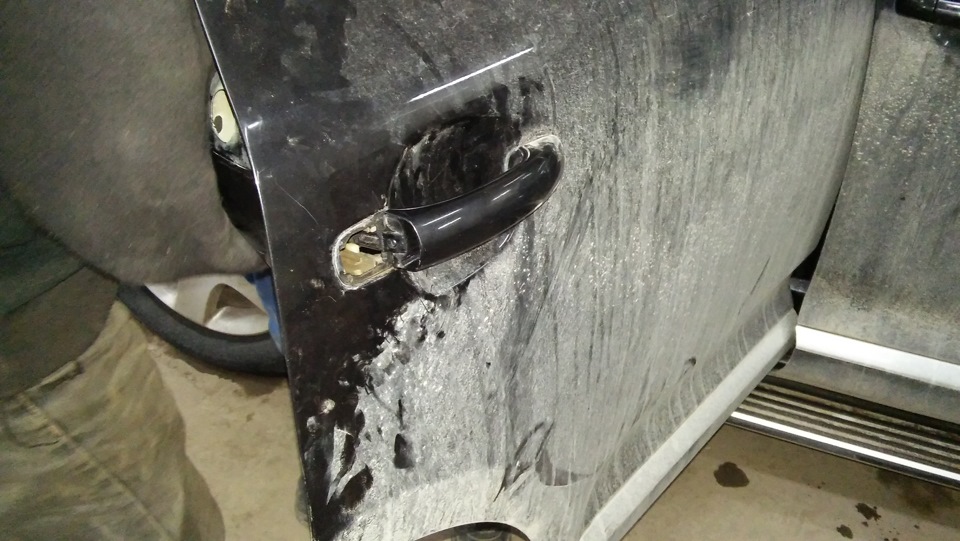

Машину уже купил с неработающим замком и заблокированный дверью. Продавец сказал что замок умер сам по себе в один прекрасный день без посторонней помощи.
Видимо так и было, т.к. дверь до меня не разбирали и следов ремонта я не нашел.
Скажу сразу, по интернету гуляет много мифов, о том что некие умельцы из гаражных сервисов все же открывали заблокированную дверь на Touareg методом различных постукинваний, пошептываний и т.п. Но не одна история не имела подтверждения хотя бы в виде адреса или телефона такого умельца. Все рассказы сводились к фразам: «У троюродного брата моего школьного друга так было и ему помог дядя-Вася. Что за дядя-Вася, я не знаю конечно, но его все знают. Спроси у любого в Москве про дадю-Васю. Он кажется живет то ли в Бутово, то ли в Марьино».
В общем одна болтовня. Местные сервисмены мне тоже не помогли. Официальный дилер без энтузиазма сказал что нужно смотреть, но по деньгам будет не дешево и они такого не делали раньше. Различные частные севисы особо тоже желанием не горели заниматься этой проблемой. В лучшем случае тоже говорили что можно попробовать, но без гарантии сохранения двери. Одни ребята вовсе предложили «аккуратно» вырезать снаружи на двери окошко, открыть замок, а потом дверь заварить, прошпатлевать и покрасить.
Ну вот и все. В тексте все просто и быстро. Но по факту у меня на все ушло около 9 часов, т.к. я не имел точного представления как все точно делается и делал все максимально аккуратно по 3 раза обдумывая каждое будущее действие. Кроме того понадобилась куча подручных материалов, которых у меня при себе не было и за ними пришлось идти в соседние автомагазины (шумка, фонарик, силиконовая смазка и т.п.).
Как снять замок задней двери туарег
Замена дверного замка своими руками Touareg GP 2010г.в.:yes:
Предыстория токая, стал глючить замок то открывается, то не открывается.
Решил в начале попробовать сменить микрик и смазать замок, а вдруг поможет.
В итоге при разборке этой гениальной конструкции наших дверей «Конструкторам респект в кавычках»
проблема с замком так и осталась, а лезть в дебри замка я не стал.
. РАЗБИРАТЬ ДВЕРЬ БЕЗ НАДОБНОСТИ НЕ СТОИТ.
Просто выкинете 3.5-5часов своего времени.
Тут Леха говорит, что он все за час делает.
У меня вышло 3.5часа спокойной работы.
Запчасти:
1. Замок у меня была левая дверь задняя 3D4839015K (для машины без системы Кейси но с блокировкой открывания для детей) Разъем 9 пинов. Проверяем для своего авто номера замков по VIN
2. Держатель замка пластиковый 7L0837867 лева задняя дверь (7L0837868 правая задняя дверь) Меняется при замене замка по ELSE
3. Компенсатор стеклоподъемника 7L0837346A (понадобился один ток как он был мертвый, в двери установлено их 3 шт. один с одной стороны и два с противоположной)
4. Заклепки 2 шт. N90765701 4,8х15
5. Заклепка 1шт. N90825801 4×13
Инструмент:
1. Набор торексов. Удлинитель. Трещотка.
2. Динамометрический ключ. До 24н. м
3. Клинья для снятия обшивки.
4. Диагностический шнур.
5. Шило.
6. Кусок мягкой проводки 30-40см.
7. Отвертка.
8. Тряпки и вода.
9. Маркер
10. Дрель
11. Набор сверл для расклипсовки заклепок от 4,5-6,5мм диаметр
12. Заклепочник силовой.
И массу позитивного настроения, так как это гениальная разработка VAG.
Фото не делал, но вставлю для понимания из других ресурсов.
Этапы снятия и установки
1. Снимаем обшивку двери задней.
— демонтируем накладку ручки с помощью клина (осторожно сидит мертво там металлические защелки)
— Под ручкой два винта.
— Откручиваем два нижних винта внизу обшивки
— Аккуратно с помощью клина расклипсовываем обшивку
— Приподнимаем ее с низу на себя и тянем вверх
-Далее снимаем поводок замка внутренней ручки двери
— Отсоединяем разъем центральный в Блоке двери
— Возвращаем пистоны дверные в первоначальное положение. ( Совет снимаем пистон вставляем отдельно в металлическую дырку, в которую он входит и помощью отвертки фомки с прорезью тянем на себя) После чего пистон ставим обратно на обшивку двери.
— Откладываем обшивку в сторону.
2. Демонтаж каркаса двери.
. ВНИМАНИЕ САМАЯ ГЛАВНАЯ ОПЕРАЦИЯ.
-. Внимание под личинкой находиться поводок, который на пазах сидит в ручке наружней. Запоминаем положение граней, в которой он был зафиксирован. Иначе при монтаже, если вы поставите не правильно дверь у вас не будет закрываться).
— Снимаем все разъемы в средней стойке и просовываем черный кожух с проводами внутрь двери при этом необходимо будет снять серую рамку из-под черной резинки.
— Откручиваем все винты по кругу каркаса двери, которые мы обводили шилом.
Момент затяжки 8н.м.
— Откручиваем 2 винта держателя замка, которые мы обводили маркером.
Момент затяжки 8н.м.
— откручиваем 3 винта держателя каркаса стеклоподъемника 2 сбоку и один с противоположной стороны
Момент затяжки 24н.м.
Приглашаем напарника и снимаем каркас двери, который держаться на штифтах.
Приподнимаем каркас вверх и осторожно вытягиваем в сторону солона.
. Осторожно не повредить замок.
Заранее подготавливаем место, где каркас двери с навесными агрегатами у вас будет стоять.
Конструкция у него не очень удобная. Делаем мягкие подставки на полу и облокачиваем на стену или удобную подпорку. При этом напарник придерживает дверь.
3.Снятие и монтаж нового замка
— Снимаем кожух защитный замка.
— Вся конструкция каркаса будет весьма пыльная и грязная, поэтому все вначале протираем и при этом с другой стороны протираем направляющие троса стеклоподъемника. Можно еще протереть саму часть внутреннюю двери, которая у вас осталась на машине.
— Высверливаем 2 заклепки, которые держат сам замок на дверном каркасе.
— Отсоединяем все тяги подходящие к замку.
— Запоминаем, как все это стояло для дальнейшей сборки.
— Вытаскиваем аккуратно замок с пластиковым держателем.
— Берем Держатель замка пластиковый 7L0837867 лева задняя дверь
Замок у меня была левая дверь задняя 3D4839015K и Заклепка 1шт. N90825801 4×13
И соединяем вместе с помощью заклепочника силового.
Как стояла заклепка с завода не получилось, пришлось клепать с противоположной стороны т.к место там более удобное для заклепочника.
— Далее ставим Замок с пластиковым держателем назад, соединяем все тяги на место.
— И заклепываем пластину на каркас двери с помощью заклепок 2 шт. N90765701 4,8х15. Напарник при этом придерживает всю конструкцию.
— Ставим правильно пластиковую защиту на сам замок
. Внимание Компенсатор свеклоподъемника 7L0837346A один я поменял.
ВСЕ КОМПЕНСАТОРЫ ДОЛЖНЫ БЫТЬ ЗАКРУЧЕНЫ ДО ОГРАНИЧИТЕЛЯ (он расположен на самом компенсаторе)
4. Монтаж каркаса двери
Вдвоем несем каркас и устанавливаем в первоначальное положение.
— Проволоку мягкую просовываем снаружи ручки, чтобы потом ловить поводок.
— Просвыаем проводку дверную в первоначальное положение.
. Напарник держит каркас двери, а вы правильно устанавливаете все винты в то положение, которое было обведено шилом перед снятием каркаса.
Аналогично с двумя винтами с боку двери, которые держат замок.
— Правильно устанавливаем назад поводок замка в те пазы, что были ранее.
— Собираем, а обратной последовательности все элементы.
— Проверяем дверь по зазорам, что все ок.
5. Сбрасываем Васей все ошибки по компу.
И наслаждаемся безупречной работой нового замка.
Фото не мои еще раз повторюсь
Ремонт микрика замка в дверях ТУАРЕГА
Всем привет! Настал тот день в нашей с туром жизни, когда одновременно (!) две двери стали невидимыми приборной панелью. Водительская и правая задняя. При открытии этих дверей машина не реагировала на данное событие пиктограммой на приборке. Ну в общем о данной ситуации я начитан, благодаря заметкам товарищей с форума туарег-клуба и Drive2, сразу понял в чем дело и полез добывать замки из дверей, чтобы разобраться с микриками. Именно микрик своей кнопкой «прогрызает» борозду в пластиковом бегунке защелки замка и не нажимается при открытии двери, не сигнализирует об этом событии.
Итак, по водительской двери:
1. Снимаем карту двери и панель навесных агрегатов;
2. Вытаскиваем раму со стеклом для свободного доступа к замку- об этом рассказывать не буду, информации много.
3. Разбираем ручку двери- как показано на схеме.
После выкручивания болтика, надо выкрутить еще один — очень мелкий, под шестигранник. Этот верхний мизерный болтик есть только на замке водительской двери! Такого мизерного шестигранника у меня не нашлось, заточил отвертку и с её помощью решил этот вопрос; далее вытаскиваем неподвижную часть замка:
Снимаем тросик с крепления на подвижной ручке;
4. Выкручиваем два болта держащих замок;
6. Снимаем с замка белую пластиковую крышку:
7. Добираемся до микрика- он под металлическим держателем в низу замка:
Фиксатор отжимаем и достаем виновника- грызуна:
8. Вырезал из пластиковой прозрачной крышки полоску, приклеил черным автомобильным герметиком к микрику, вот что вышло:
Далее собрал «Все как было» и вуаля: заработало!
Приборка прозрела и увидела открытую дверь!:
С задней правой дверью все проделал аналогично.
Рад, если кому-то данный пост поможет решить возникшую проблему.
P/S/ многие спрашивают: — чем я заменил высверленные заклепки, которыми крепилась верхняя часть панели навесных агрегатов к раме двери?
а вот чем:
всех благ!
Р. S. Спустя 6 лет (август 2021 года) — работают безупречно, разбирал по случаю, посмотрел-полный порядок!
Лечение замка задней двери
Этой зимой появилась проблемка с замком задней правой двери, он начал замерзать. То не открывается, то откроется и не хочет закрываться, в общем беда. Кроме того начал глючить концевик на той же двери.
Проездил с этой болячкой пару недель, намучившись решил исправить. Покопавшись на драйве нашёл пару постов, которыми воспользовался как инструкциями по ремонту, за что отдельное спасибо Alexey-TUR (www.drive2.ru/l/5694693/) и allrider (www.drive2.ru/l/1472566/). Поехал купил силиконовую смазку, как обещал продавец, самое то для замков.
Раздобыл 4 микрика МП-11. Выбрал свободный выходной и поехал к знакомым ребятам на СТО (там теплее, чем на улице).
Благодаря посту «Alexey-TUR» дверь была разобрана довольно быстро. Единственное затруднение было со снятием тросика замка, который идёт от наружной ручки. Поискав в интернете понял, что нужно разобрать ручку двери и отсоединить его снаружи
«Alexey-TUR» написал, что заменил эти клепки саморезами, мне эта идея не понравилась, поэтому взял новые клепки и заклепал как было. В общем остальная разборка/сборка, замена концевика строго по инструкциям.

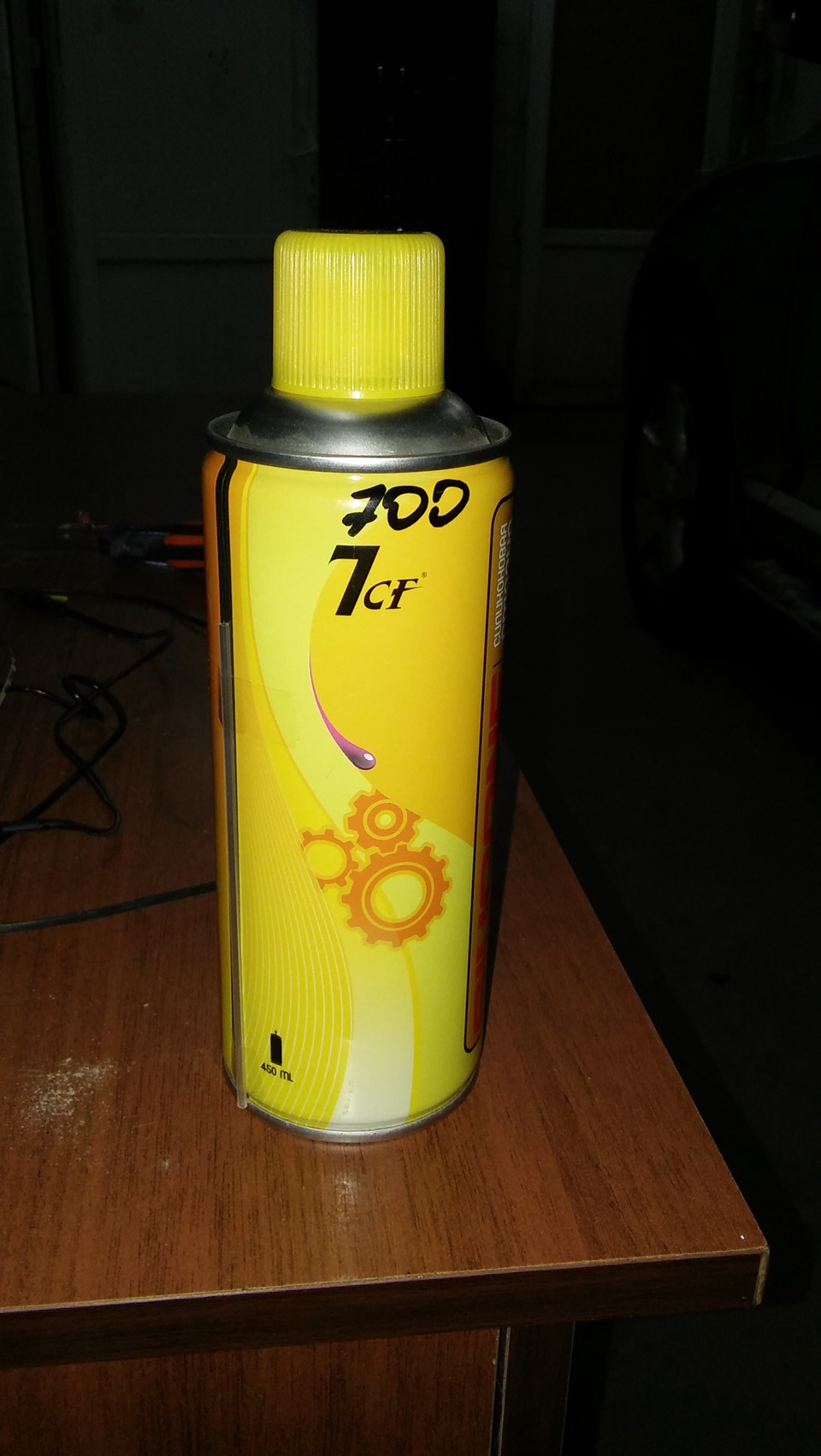

Замок был промыт, смазан и установлен на место. Заодно этой же смазкой прошелся по остальным замкам, но уже не снимая их, а через отверстия в дверях.
После ремонта проблема с замерзанием пропала, даже после мойки.
Как снять замок задней двери туарег
Замена дверного замка своими руками Touareg GP 2010г.в.:yes:
Предыстория токая, стал глючить замок то открывается, то не открывается.
Решил в начале попробовать сменить микрик и смазать замок, а вдруг поможет.
В итоге при разборке этой гениальной конструкции наших дверей «Конструкторам респект в кавычках»:russian_ru: проблема с замком так и осталась, а лезть в дебри замка я не стал.
. РАЗБИРАТЬ ДВЕРЬ БЕЗ НАДОБНОСТИ НЕ СТОИТ. yes: Просто выкинете 3.5-5часов своего времени.
Тут Леха говорит, что он все за час делает.:eek: У меня вышло 3.5часа спокойной работы.
Запчасти:
1. Замок у меня была левая дверь задняя 3D4839015K (для машины без системы Кейси но с блокировкой открывания для детей) Разъем 9 пинов. Проверяем для своего авто номера замков по VIN
2. Держатель замка пластиковый 7L0837867 лева задняя дверь (7L0837868 правая задняя дверь) Меняется при замене замка по ELSE
3. Компенсатор стеклоподъемника 7L0837346A (понадобился один ток как он был мертвый, в двери установлено их 3 шт. один с одной стороны и два с противоположной)
4. Заклепки 2 шт. N90765701 4,8х15
5. Заклепка 1шт. N90825801 4×13
Инструмент:
1. Набор торексов. Удлинитель. Трещотка.
2. Динамометрический ключ. До 24н. м
3. Клинья для снятия обшивки.
4. Диагностический шнур.
5. Шило.
6. Кусок мягкой проводки 30-40см.
7. Отвертка.
8. Тряпки и вода.
9. Маркер
10. Дрель
11. Набор сверл для расклипсовки заклепок от 4,5-6,5мм диаметр
12. Заклепочник силовой.
И массу позитивного настроения, так как это гениальная разработка VAG.:biggrin:
Фото не делал, но вставлю для понимания из других ресурсов.
Этапы снятия и установки:yes:
1. Снимаем обшивку двери задней.
— демонтируем накладку ручки с помощью клина (осторожно сидит мертво там металлические защелки)
— Под ручкой два винта.
— Откручиваем два нижних винта внизу обшивки
— Аккуратно с помощью клина расклипсовываем обшивку
— Приподнимаем ее с низу на себя и тянем вверх
-Далее снимаем поводок замка внутренней ручки двери
— Отсоединяем разъем центральный в Блоке двери
— Возвращаем пистоны дверные в первоначальное положение. ( Совет снимаем пистон вставляем отдельно в металлическую дырку, в которую он входит и помощью отвертки фомки с прорезью тянем на себя) После чего пистон ставим обратно на обшивку двери.
— Откладываем обшивку в сторону.
2. Демонтаж каркаса двери.
— Снимаем все разъемы в средней стойке и просовываем черный кожух с проводами внутрь двери при этом необходимо будет снять серую рамку из-под черной резинки.
— Откручиваем все винты по кругу каркаса двери, которые мы обводили шилом.
Момент затяжки 8н.м.
— Откручиваем 2 винта держателя замка, которые мы обводили маркером.
Момент затяжки 8н.м.
— откручиваем 3 винта держателя каркаса стеклоподъемника 2 сбоку и один с противоположной стороны
Момент затяжки 24н.м.
Приглашаем напарника и снимаем каркас двери, который держаться на штифтах.
Приподнимаем каркас вверх и осторожно вытягиваем в сторону солона.
. Осторожно не повредить замок.
Заранее подготавливаем место, где каркас двери с навесными агрегатами у вас будет стоять.
Конструкция у него не очень удобная. Делаем мягкие подставки на полу и облокачиваем на стену или удобную подпорку. При этом напарник придерживает дверь.
3.Снятие и монтаж нового замка
— Снимаем кожух защитный замка.
— Вся конструкция каркаса будет весьма пыльная и грязная, поэтому все вначале протираем и при этом с другой стороны протираем направляющие троса стеклоподъемника. Можно еще протереть саму часть внутреннюю двери, которая у вас осталась на машине.
— Высверливаем 2 заклепки, которые держат сам замок на дверном каркасе.
— Отсоединяем все тяги подходящие к замку.
— Запоминаем, как все это стояло для дальнейшей сборки.
— Вытаскиваем аккуратно замок с пластиковым держателем.
— Берем Держатель замка пластиковый 7L0837867 лева задняя дверь
Замок у меня была левая дверь задняя 3D4839015K и Заклепка 1шт. N90825801 4×13
И соединяем вместе с помощью заклепочника силового.
Как стояла заклепка с завода не получилось, пришлось клепать с противоположной стороны т.к место там более удобное для заклепочника.
— Далее ставим Замок с пластиковым держателем назад, соединяем все тяги на место.
— И заклепываем пластину на каркас двери с помощью заклепок 2 шт. N90765701 4,8х15. Напарник при этом придерживает всю конструкцию.
— Ставим правильно пластиковую защиту на сам замок
4. Монтаж каркаса двери
Вдвоем несем каркас и устанавливаем в первоначальное положение.
— Проволоку мягкую просовываем снаружи ручки, чтобы потом ловить поводок.
— Просвыаем проводку дверную в первоначальное положение.
— Правильно устанавливаем назад поводок замка в те пазы, что были ранее.
— Собираем, а обратной последовательности все элементы.
— Проверяем дверь по зазорам, что все ок.
5. Сбрасываем Васей все ошибки по компу.
И наслаждаемся безупречной работой нового замка.:yes:
Фото не мои еще раз повторюсь:biggrin: :yes:
Совсем недавно менял замок на противоположной правой двери пассажирской.:yes:
Удалось достать новый замок но год изготовления был 2008г.:yes:
Все поставил и собрал. Но вот прикол при снятии с охраны вторым щелчком на ключе, при открытии ручкой внешней и внутренней дверь, открывалась со второй попытки. Далее пока машина не поставлена на охрану дверь открывается с первого раза.
. ВНИМАНИЕ Ошибок по замку НЕТ.
Стал рассуждать в чем же кроется причина данного трабола.
Поводок который тянет механизм замка был закреплен четко в то положение в котором был и раньше. То же самое происходило с первой дверью и там проблем не возникло но там был замок 2016г. изготовления.
. РЕШЕНИЕ ПРОБЛЕМЫ.
Передвигаем поводок на одно деление вглубь двери по направляющей ручки. После этого дверь открывается с первого раза.:yes: :good:
:hi:
. ВНИМАНИЕ ПРИ СИЛЬНОЙ ПЕРЕТЯЖКЕ ДАННОГО ТРОСА ТО ЕСТЬ УСТАНОВКА ВНАТЯГ НА ОДНО ОТДЕЛЕНИЕ БОЛЬШЕ НАРУЖУ, ЧЕМ БЫЛО РАНЬШЕ, ЕСТЬ РИСК ВООБЩЕ НЕ ОТКРЫТЬ ДВЕРЬ ПОСЛЕ ЗАКРЫТИЯ.
